—体化双层钢板剪力墙截流井用于海绵城市建设，黑臭水体治理，智慧排水等雨污分流治理工程，实现雨水管网内雨水和污水自动切换分流，使雨水管网前端污水及少量初期雨水，进入污水管网，避免污水流入河道、湖泊等，污染自然水体，同时避免大量雨水进入污水管网，加大污水处理厂的负荷。既净化自然水体，又节约了污水处理的资源，是海绵城市建设、黑臭水体治理，净化自然水体的产品。

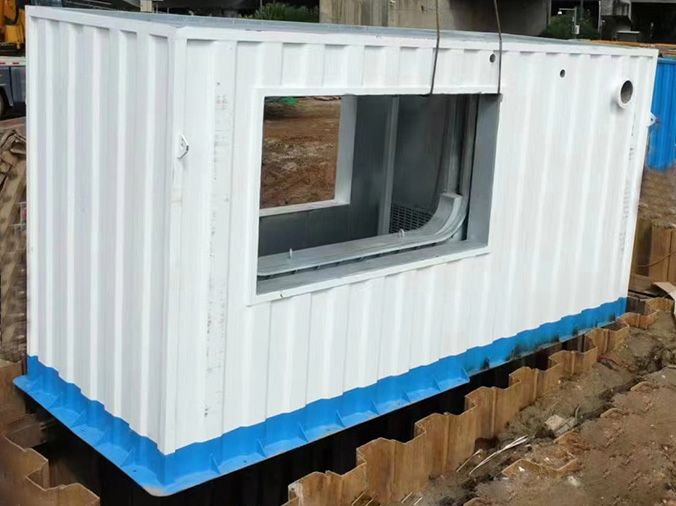

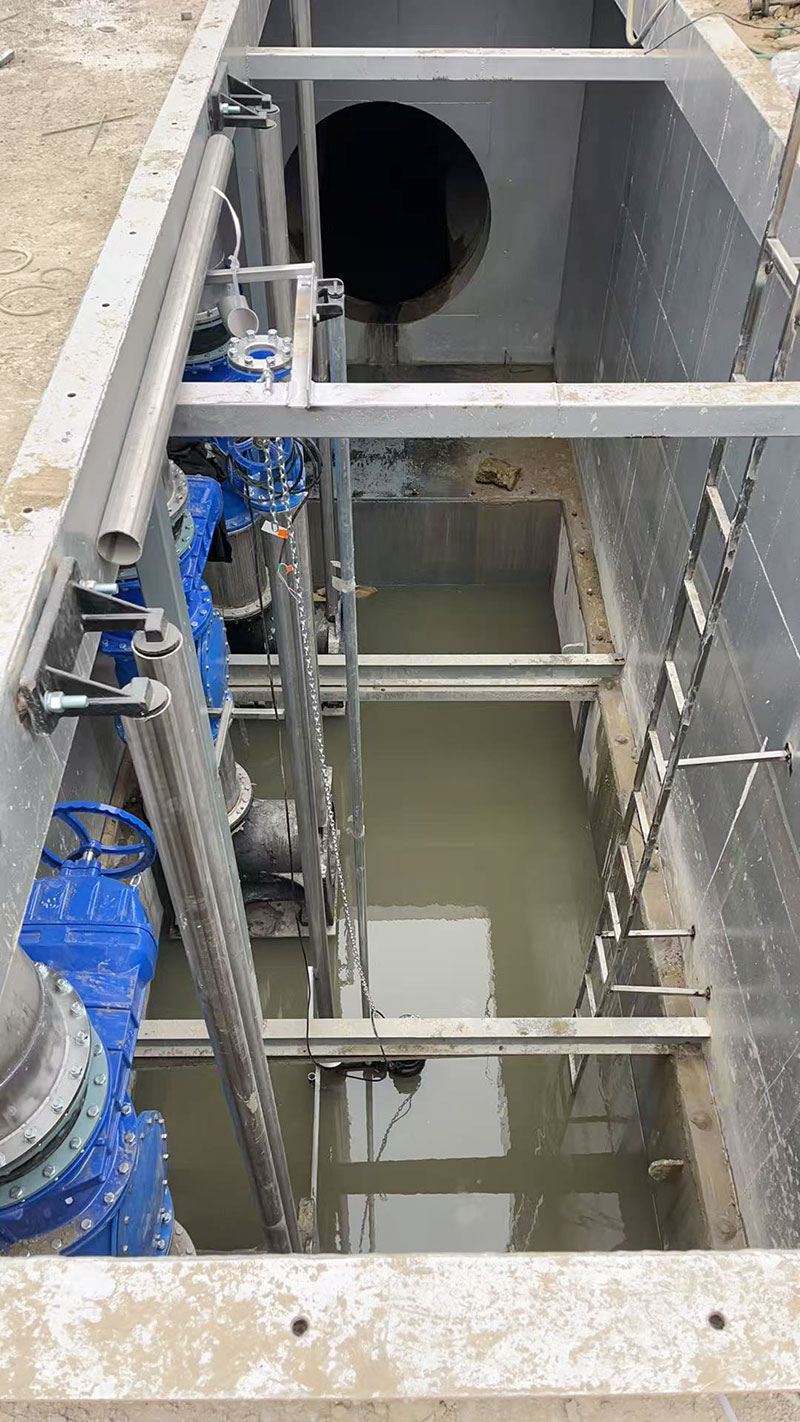

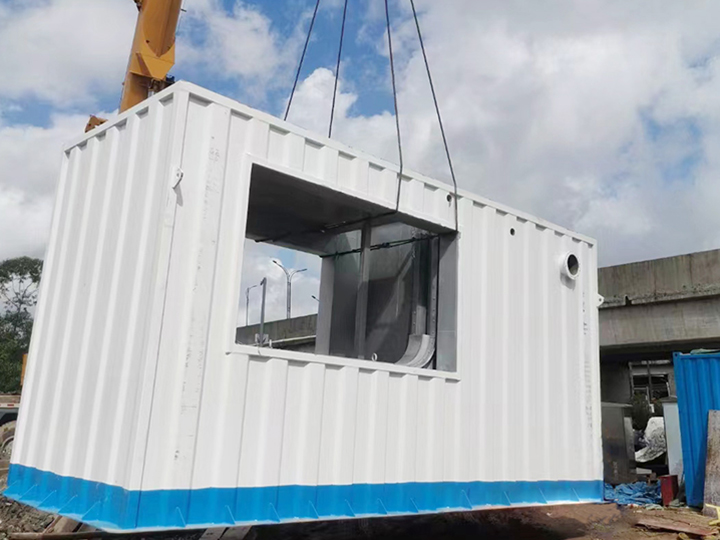

       —体化双层钢板剪力墙截流井主要是由箱体、截污闸门、雨水闸门、进水格栅、污水提升装置、液压控制系统、压力传感器、雨量计、防雨控制柜、智能云监控平台等组成。箱体采用双层钢板组合剪力墙结构，是在单层钢板组合剪力墙的基础上演变出的一种剪力墙结构形式，它是通过高速接触焊将剪力连接开焊接于两块钢板之间，待两侧钢板墙安装就位之后，再将混凝土内填于双层钢板之间，并通过栓钉将铡板与混凝土进行紧密耦合，形成抗剪强度较高的组合钢板剪力墙结构体系。内填混凝土能有效地阻止钢板的向内屈曲，而栓钉的耦合，则能有效的推迟钢板的向外鼓曲，因此，组合钢板剪力墙结构体系能有效地推迟钢板的屈曲，从而达到弹塑性状态，很大程度上提高了钢板剪力墙的极限抗剪承载力和抗侧性能，内层采用304不锈钢整体焊接，表面喷砂钝化处理，耐腐蚀。外层采用瓦楞钢防腐结构，保证整体灌浆不变形。安装简便，缩短施工周期，占地面积小，取代传统的砖彻井或钢混井；截污闸门与排污闸门采用不锈钢平板限流闸，密封性好，液压驱动，动力足，启闭自如；污水提升装置采用耦合机构，阀门管道采用304不锈钢，安装维修方便，为防止垃圾堵塞水泵，进水口安装304不锈钢提蓝格栅，拦截大的垃圾物，提蓝采用专用耦合挂勾连接，清理时沿挂勾导杆提起，不需进入井内清理；监测系统采用压力传感器和雨量计控制，既可通过雨量大小控制闸门开启，也可通过压力传感器监测井下液位变化控制闸门开启，实现连锁控制，保证监测的准确性；控制系统采用智能云平台远程操作监控，实现无人值守，多点监控操作。

       泵站筒体采用304不锈钢整体焊接，表面喷砂钝化处理， 机械化生产，成品出厂，耐腐蚀，安装简便，缩短施工周期，占地面积小，取代传统的砖彻井或钢混井；截污闸门与排污闸门采用不锈钢平板限流闸，密封性好，液压驱动，动力足，启闭自如；污水提升装置采用耦合机构，阀门管道采用304不锈钢，安装维修方便，为防止垃圾堵塞水泵，进水口安装304不锈钢提蓝格栅，拦截大的垃圾物，提蓝采用专用耦合挂勾连接，清理时沿挂勾导杆提起，不需进入井内清理；监测系统采用压力传感器和雨量计控制，既可通过雨量大小控制闸门开启，也可通过压力传感器监测井下液位变化控制闸门开启， 实现连锁控制，保证监测的准确性；控制系统采用智能云平台远程操作监控，实现无人值守，多点监控操作。

       晴天时，截污闸门处于开启状态，雨水闸门处于关闭状态，管道内的部分污水通过截污口自流向污水管道，或通过污水提升装置提升到污水管道，做到晴天时污水零直排。
       降雨时，初期的地面雨水比较脏，如果进入河道对河道水质造成污染。通过雨量计判断降雨量的大小，或通过液压传感器检测井内水位高低，延时开启截污闸门和雨水闸门，保证脏的初期雨水进入污水管。
       降雨中后期时，雨水相对比较干净，这时通过液压传感器检测井内水位高于设定水位时，关闭截污闸门，开启雨水闸门，雨水排入河道，当降雨停止时，井内水位下降，当水位下降到设定的低水位时，截污闸门开启，雨水闸门关闭，恢复初始状态。

       在雨天时当污水管内水位比较高时，容易造成污水溢流进入河道。此时通过截污泵站内液位信号，自动关闭雨水闸门，免污水溢流到河道。
       当汛期河道水位比较高时，容易造成河水倒灌到污水管。此时通过液位信号自动关闭截污口闸门，防止河水倒灌。
       自动化系统采用专业的SCADA系统，可能实现以下功能：
       （1）远程查看设备的运行参数、状态等，帮助客户随时查看设备运行情况；
       （2）随时查看和接收设备报警信息，第一时间掌握设备故障状态和故障原因；
       （3）可以远程上传、下载和调试 PLC 程序，不用去现场出差，降低差旅成本；
       （4）可以保存和查看历史数据，方便跟踪设备的历史运行状态；
       （5）可以通过摄像头监控查看实时画面，随时掌握现场情况。
